Die Rundsteckverbinder Kodierung ist ein mechanisches Sicherheitssystem, das Fehlsteckungen verhindert und...
Nutzen Sie unsere Produktfilter , um nach typischen Merkmalen von Rundsteckverbindern zu filtern und Ihr...
Nutzen Sie unsere Produktfilter , um nach typischen Merkmalen von Rundsteckverbindern zu filtern und Ihr...
Rundsteckverbinder Zubehör umfasst alle Komponenten für fachgerechte Montage, Wartung und Instandhaltung von...
Verbindungen schaffen mit ESTO
Stecker für Spannungsversorgung, Datenübertragung
oder fertig konfektionierter Kabelbaum,
wir finden eine individuelle Lösung
Stecker

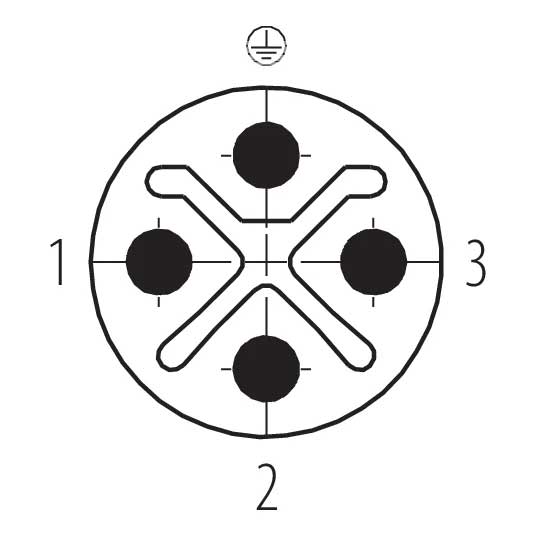

DIN-Rundsteckverbinder sind mit männlichen Kontakten (Pins) ausgestattet und werden typischerweise am Kabelende montiert. Wichtige Merkmale:
- Lötanschluss: Kontakte werden durch Löten mit Leitern verbunden
- Crimpen: Kontakte werden mechanisch mit Leitern vercrimpt
- Knickschutz: Zusätzliche Zugentlastung am Kabelausgang
- Winkelausführung: 90°-Stecker für beengte Einbausituationen
- Kabeldurchführungen: Mit oder ohne Zugentlastung
Anwendungsbereiche fuer Industrie Rundsteckverbinder
| Branche | Typische Anwendungen |
|---|---|
| Maschinen- und Anlagenbau |
|
| Automatisierungstechnik |
|
| Medizintechnik |
|
| Mess- und Prüftechnik |
|
| Verkehrstechnik |
|
Technische Auswahlkriterien fuer Rundsteckverbinder
Bei der Auswahl des passenden Rundsteckverbinders sollten folgende Parameter beruecksichtigt werden:
Elektrische Parameter:
- Nennspannung (z.B. 50V, 250V, 500V)
- Nennstrom pro Kontakt (z.B. 3A, 10A, 16A)
- Anzahl der Kontakte (2-96 Pole)
- Isolationswiderstand und Spannungsfestigkeit
Mechanische Parameter:
- Schutzart (IP20, IP65, IP67, IP68, IP69K)
- Steckhaeufigkeit (Lebensdauer in Zyklen)
- Vibrationsfestigkeit nach DIN EN 60512
- Temperaturbereich (-40C bis +125C)
Montagearten:
- Loetanschluss, Crimpanschluss, Schraubanschluss
- Printmontage, Frontplattenmontage, Kabelmontage
- Gerade oder gewinkelte Ausfuehrung
Industrie Rundsteckverbinder
Industrie Rundsteckverbinder erfüllen erhöhte Anforderungen an Robustheit, Schutzklasse und Zuverlässigkeit:
M8/M12 Rundsteckverbinder:
- Metrisches Gewinde für sichere Verschraubung
- Schutzarten bis IP67/IP68/IP69K
- Einsatz in Sensorik, Aktorik und Feldbus-Systemen
- Höhere Strombelastbarkeit (bis 16A pro Kontakt)
- 2 bis 27 Kontakte
- Robuste Metallgehäuse für raue Industrieumgebungen
Subminiatur-Rundsteckverbinder::
- Kompakte Bauform bei hoher Kontaktzahl
- Präzisionskontakte für Signal- und Datenübertragung
- Einsatz in Mess- und Prüftechnik
- Für hohe Ströme (bis 40A und mehr)
- Verstärkte Kontakte und Isolierung
- Anwendung in Antriebstechnik und Energieverteilung
Verfügbare DIN-Rundsteckverbinder Konfigurationen
Buchse

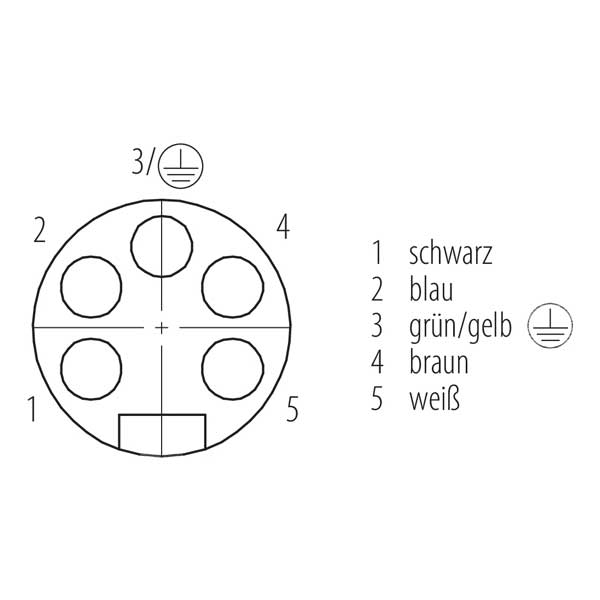

DIN-Rundsteckverbinder Buchsen verfügen über weibliche Kontakte (Buchsen) und sind häufig am Gerät oder in der Anlage fest montiert. Ausführungen:
- Einbaubuchsen: Für Frontplatten- oder Gehäusemontage
- Kabelverbindungs-Buchsen: Für flexible Leitungsverbindungen
- Printbuchsen: Für direkte Leiterplattenmontage
- Flanschbuchsen: Mit Befestigungsflansch für sichere Montage
Montage und Handhabung von Rundsteckverbindern
Wichtige Hinweise zur fachgerechten Montage:
- Kontaktierung: Lötverbindungen müssen sauber und mechanisch stabil sein. Bei Crimpverbindungen ist das richtige Crimpwerkzeug zu verwenden.
- Zugentlastung: Kabel müssen am Steckverbinder ordnungsgemaess fixiert werden, um mechanische Belastung von den Kontakten fernzuhalten.
- Dichtungen: Bei Steckverbindern mit IP-Schutz muessen Dichtungen unbeschaedigt und korrekt positioniert sein.
- Verriegelung: Die Verriegelungsmechanismen sind vollständig einzurasten, um eine sichere Verbindung zu gewährleisten.
- Kodierung: Kodierstifte oder -nuten müssen vor der Montage korrekt eingestellt werden.
